迪普邦裂縫封閉膠無溶劑、雙組份、可在潮濕基面施工的環氧粘結劑和修補砂漿。

裂縫封閉膠使用方法

修補膠/封閉膠施工

基層處理：對表面打磨，鑿去混凝土表面風化酥松層，碳化銹裂層及油污層，直至露出堅實基層，然后清洗除塵污，保證基面平整、干凈、密實?；婵梢蕴幱诟?、潮或濕的狀態。

混    合：以不超過300轉的低速分別攪拌A、B組份，然后按A：B=2：1的重量比準確稱量A、B組份。將主劑A與固化劑B倒在容器中，用不超過300轉的低速攪拌，直至色澤完全均勻為止。在攪拌的過程中，確保攪拌器中所有部位接觸到，以便得到最佳混合效果。

注意：

1、調膠混合必須均勻，否則會影響粘接強度。

2、一次調膠量應不能大多，現配現用，調好的膠必須在適用期內用完。在環境溫度較高時調膠過多，會使膠液的適用期縮短。配膠的容器應足夠大,以便膠液反應后放熱能快速散熱。

3、取膠工具不能混用，A、B組份包裝桶的蓋子不能混蓋，取完膠后必須密封剩料。

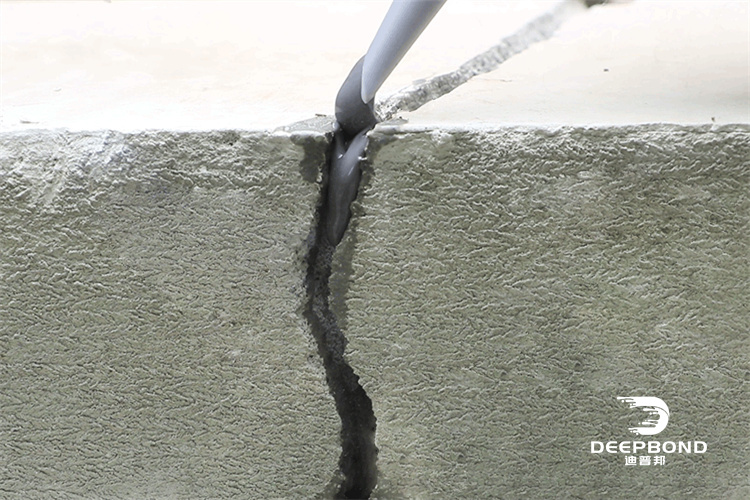

封閉裂縫：

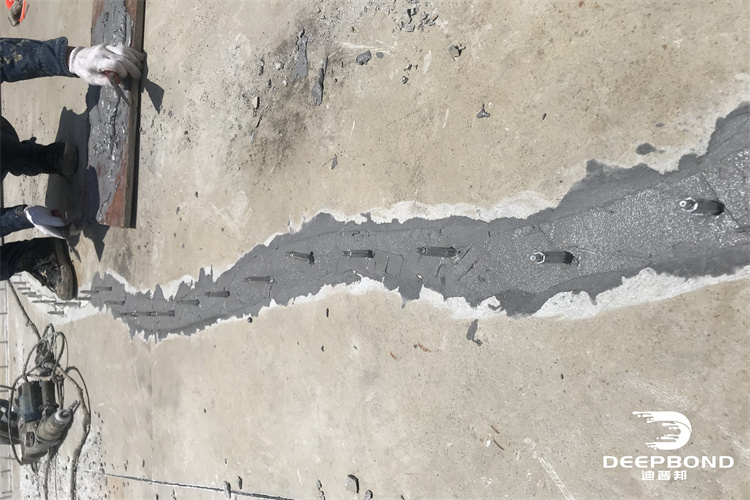

用油灰刀沿裂縫往復并均勻涂抹一層厚約1～3mm、寬30～50mm的封閉膠DEEP 500F，注意防止產生小氣泡，砂粒等混入而造成密封不嚴。用于粘貼注膠咀時，應注意防止堵塞注膠孔。

鋼板封閉：濕式粘鋼施工時，用抹刀將鋼板周邊的縫隙，螺栓及排氣孔、注漿咀周圍縫隙反復涂刮DEEP 500F密封，直到密實。

找平施工：在有缺陷的混凝土表面反復涂刮DEEP500F，對于缺陷厚度較大的混凝土，建議分層涂刮，且每層厚度不超過20mm。
